導電環：電力與信號傳輸?shù)年P(guān)鍵組件
發布日期:2024-12-21 04:11:49來源:本站查看:99
導電環（也稱為滑環或旋轉接頭）是一種能夠?qū)崿F(xiàn)旋轉設備與固定部分之間電流、電壓、信號傳輸?shù)年P(guān)鍵組件。它廣泛應用于各種需要旋轉運動同時傳遞電能和信號的設備中，如電動機、風力發電機、自動化設備、雷達系統等。導電環的出現解決了傳統接線方式無法有效傳遞電流和信號的問題，極大地提高了設備的可靠性和功能性。
導電環的工作原理簡單來說就是通過一組環形導體與刷子（或電刷）之間的接觸，實現電流和信號的傳遞。導電環一般由兩部分組成：一個是固定的電刷部分，另一個是與旋轉部件連接的導電環。電刷與導電環之間通過物理接觸，將旋轉產生的電信號傳遞到外部系統或設備。
導電環通常安裝在旋轉部件上，它能與固定部件相對轉動，并在旋轉的過程中不斷提供電氣連接。隨著旋轉，導電環通過與刷子的接觸，不斷完成電力或信號的傳輸，而無需改變電路的接線方式。這樣，設備可以在旋轉時仍然保持電力和信號的連續供應。
二、導電環的分類
根據應用的不同，導電環可以分為幾種類型。最常見的分類方式是按照導電環的功能和工作環境來劃分：
單通道導電環：主要用于電流的單一傳輸，適用于一些簡單的電力傳輸場合。例如，風力發電機中傳輸電流的部分。
多通道導電環：可以同時傳輸多個信號或電流，常見于復雜的自動化設備中。這類導電環能夠在一個旋轉裝置上同時傳遞電力、數據、信號等多種信息。

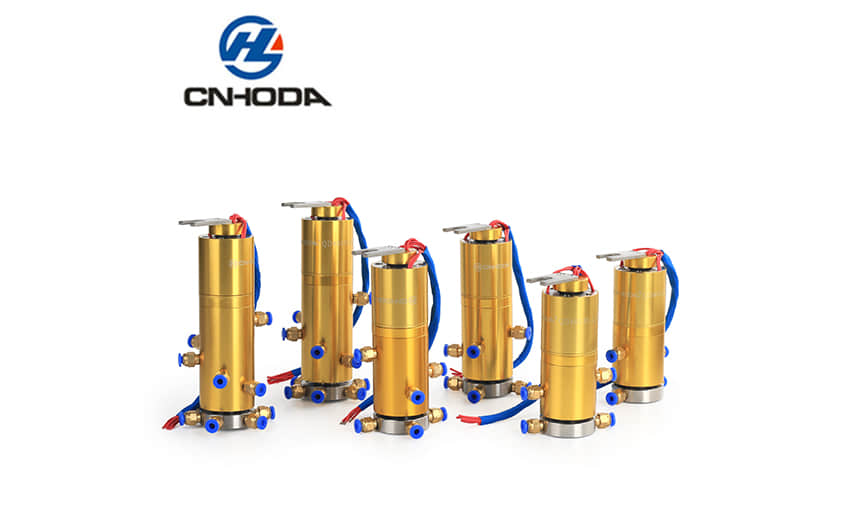

氣液導電環：這種導電環設計用于特殊環境，如要求密封性強或者需同時傳輸氣體或液體的情況。它可以在保證電信號傳輸?shù)耐瑫r(shí)，還能有效防止外部物質的進入。
高壓導電環：專門用于高電壓的電力傳輸，通常用于電力設備、發電機組等場合。
三、導電環的應用領域
